产品中心 > Z12A型胀紧联接套 您现在的位置:网站首页 > 产品中心



产品摘要:Z12型胀紧联结套(Z12型胀套)广泛应用于:包装机械,纺织机械,矿山机械,冶金机械,印刷机械,烟草机械,锻造机械,工程机械,各类机床和互换机械传动联结。例如:皮带轮,链轮,齿轮,伞轮,叶轮,同步带轮,螺旋桨,大小型风扇,鼓风机或直接与轴、毂的联结及其它各种传动联结等。

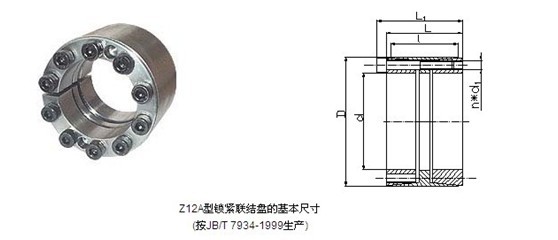

Z12A型锁紧联结盘的基本尺寸
(按JB/T 7934-1999生产)



基  本  尺  寸

内六角螺钉

额定负荷

胀套与轴
结合面上
的 压 力
Pf
 N/mm 2

胀套与轮
毂结合面
上的压力
Pf′
N/mm 2

螺钉的拧  紧
力  矩
MA
N·m

重  量

kg

d

D

l

L

L1

d1

n

轴向力
F1
KN

转 矩
M1
KN·m

mm

25

55

32

40

46

M6

6

67

0.84

297

101

17

0.47

28

0.94

265

101

0.44

30

1.0

248

101

0.42

35

60

44

54

60

7

74

1.3

165

87

1.0

40

75

44

54

62

M8

145

2.9

282

116

41

1.1

45

75

44

54

62

145

3.26

251

116

1.2

50

80

56

64

72

8

165

4.15

200

98

1.4

55

85

9

186

5.15

205

104

1.6

60

90

10

207

6.2

202

106

1.7

65

95

10

207

6.75

187

100

1.9

70

110

70

78

88

M1O

10

329

11.5

223

114

83

3.1

80

120

11

362

14.5

215

115

3.5

90

130

12

390

17.8

208

115

3.8

100

145

90

100

112

M12

14

527

26.3

200

107

145

6.1

110

155

17

575

31.8

198

110

6.6

120

165

18

670

40.4

212

120

7.2

130

180

104

116

130

M14

16

759

49

180

112

230

11.1

140

190

18

842.8

59

186

124

11.8

150

200

19

896.6

67

185

127

12.6

160

210

20

950

76

183

128

13.4

170

225

134

146

162

M16

19

1223.5

104

172

113

355

19.6

180

235

20

1288.8

116

172

115

20.6

190

250

21

1363

129.5

172

116

23.8

200

260

22

1437.5

143.7

172

112

24.9

220

285

24

1581.8

174

172

115

29.6

240

305

26

1725

207

172

119

31.9

260

325

28

1846

240

170

117

34.3

280

355

165

177

197

M20

24

2428.5

340

168

117

690

52

300

375

25

2540

381

161

123

55.3

320

405

28

2881

461

175

119

67.3

340

425

29

2994

509

171

119

71

360

455

190

202

224

M22

28

3588.8

646

169

115

930

96.5

380

475

30

3821

726

170

115

101.2

400

495

31

3960

792

168

120

106

420

515

32

4100

861

165

1l6

110.7

440

535

24

4260

937

165

112

110

460

555

24

4260

980

158

107

113

480

575

28

5000

1200

176

121

118

500

595

28

5000

1240

169

1l7

122

520

615

30

5330

1390

174

121

126

540

635

30

5330

1440

168

117

131

560

655

32

5680

1590

172

121

135

580

675

33

5860

1705

172

121

140

600

695

33

5860

1760

166

118

144

注:Z12A型胀紧联结套螺钉的机械性能等级为12.9级。
