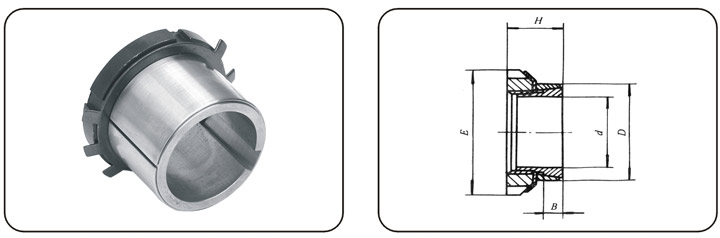

Z19A型胀套(JB/T7934-1999)
基本尺寸(mm)Dimensions
额定负荷
螺母
胀套与轴结结合面上的压力pt
胀套与轮载结合面上的压力pt
重量
d
D
E
H
B
转矩Mt
轴向力Ft
d1
MA
N/mm2
N/mm2
kg
kN.m
kN
N.m
14
25
32
16.5
6.5
38
5.1
M20×1
95
200
110
0.05
15
25
32
16.5
6.5
41
5.5
M20×1
95
185
110
0.04
16
25
32
16.5
6.5
43
5.45
M20×1
95
174
110
0.04
17
26
32
16.5
6.5
47
5.5
M20×1
95
164
107
0.04
18
26
32
16.5
6.5
49
5.4
M22×1
95
155
107
0.04
18
30
38
16.5
6.5
58
6.6
M25×1.5
160
185
112
0.06
19
30
38
18
6.5
62
6.6
M25×1.5
160
176
112
0.06
20
30
38
18
6.5
66
6.6
M25×1.5
160
167
111
0.06
22
32
38
18
6.5
73
6.6
M25×1.5
160
152
105
0.06
24
35
45
18
6.5
105
8.75
M30×1.5
220
185
127
0.08
25
35
45
18
6.5
110
8.8
M30×1.5
220
178
127
0.07
28
36
45
18
6.5
120
8.55
M32×1.5
220
159
124
0.06
28
40
52
18
6.5
149
10.6
M35×1.5
340
188
141
0.09
30
40
52
19.5
7
160
10.6
M35×1.5
340
164
123
0.09
32
42
52
19.5
7
170
10.6
M36×1.5
340
154
117
0.09
35
45
58
21.5
8
230
13.1
M40×1.5
480
153
120
0.11
36
45
58
21.5
8
240
13.3
M40×1.5
480
149
120
0.1
38
48
58
21.5
8
250
13.1
M42×1.5
480
141
112
0.12
38
50
58
21.5
8
250
13.1
M42×1.5
480
141
112
0.14
40
50
65
24.5
10
310
15.5
M42×1.5
680
124
93
0.14
40
52
65
24.5
10
310
15.5
M45×1.5
680
120
93
0.17
42
55
65
25.5
10
320
15.2
M48×1.5
680
114
87
0.2
45
55
70
25.5
10
400
17.7
M50×1.5
870
122
96
0.16
45
57
70
25.5
10
400
17.7
M50×1.5
870
122
96
0.2
48
60
75
25.5
10
500
20.8
M55×2
970
135
105
0.21
50
60
75
25.5
10
520
20.8
M55×2
970
130
105
0.18
50
62
75
25.5
10
520
20.8
M55×2
970
130
105
0.22
55
65
80
27.5
12
610
22
M60×2
1100
103
84
0.21
55
68
80
27.5
12
610
22
M60×2
1100
103
84
0.28
56
68
80
27.5
12
620
22
M60×2
1100
101
82
0.26
60
70
85
30
12
800
26.6
M65×2
1300
113
93
0.24
60
73
85
30.5
12
800
26.6
M65×2
1300
113
93
0.33
63
79
92
30.5
14
980
31.1
M70×2
1600
107
86
0.43
65
79
92
30.5
14
1010
31
M70×2
1600
104
86
0.38
70
84
98
31.5
14
1240
35.4
M75×2
2000
110
92
0.42
